本文作者：【杨智鹏】（幕墙专业技术经理）

本文出处：摘自《中国工程咨询》2017年第4期CN11-4531/N，《幕墙槽式埋件现场监理探讨》

摘要：

幕墙槽式预埋件因其施工便利、受力合理等特点已在国内实际工程中被广泛运用，但其进入国内市场较晚，国内规范暂无具体要求，这给幕墙槽式预埋件的现场监理工作造成极大的困惑，只能生搬硬套板式预埋件相应规范要求，往往不得要领，更给工程质量安全带来重大隐患。本文就幕墙槽式预埋件现场监理要点进行探讨，并提出了质量控制方式的参考建议，便于从业人员日常工作参考。

关键词：幕墙  槽式埋件  监理

1.  引言

幕墙预埋件作为幕墙重要受力构件，其主要功能是将幕墙水平、竖直荷载有效的传递给主体结构，重要性不言而喻。与板式预埋件不同的是，国内相关规范目前尚未对槽式预埋件的设计、施工和验收提出明确要求。本文就幕墙槽式预埋件现场监理各个环节控制进行探讨，分析控制要点，提供解决方案。

2.  幕墙槽式预埋件现场监理要点

2.1  槽式预埋件进场验收

槽式预埋件，又叫哈芬槽，主要由C型钢及锚筋两部分组成，另有特制T型螺栓配套使用。目前市面上槽式预埋件主要有两类：成品埋件和自加工埋件。

成品槽式预埋件一般由专业预埋件厂家生产，产品经过权威机构认证。锚筋与C型钢一般采用铆接形式，如图1所示。材料进场时应对品种、规格、外观和尺寸进行验收，并检查厂家资质文件、产品合格证书、第三方认证文件、相关性能的检验报告等。

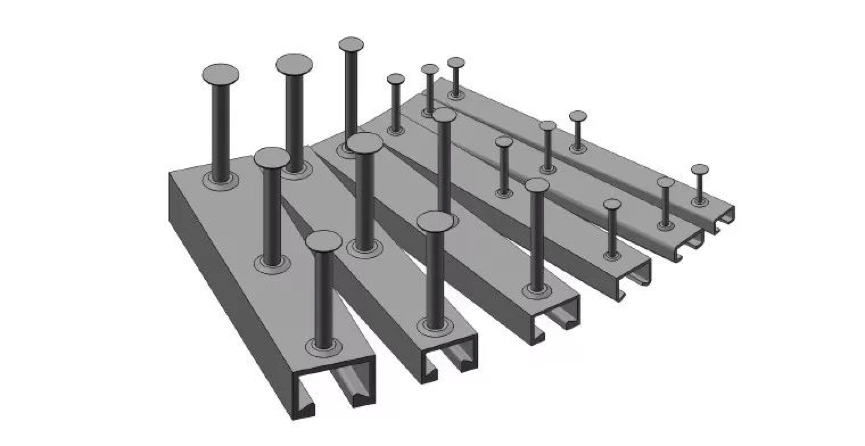

  图1 成品槽式预埋件

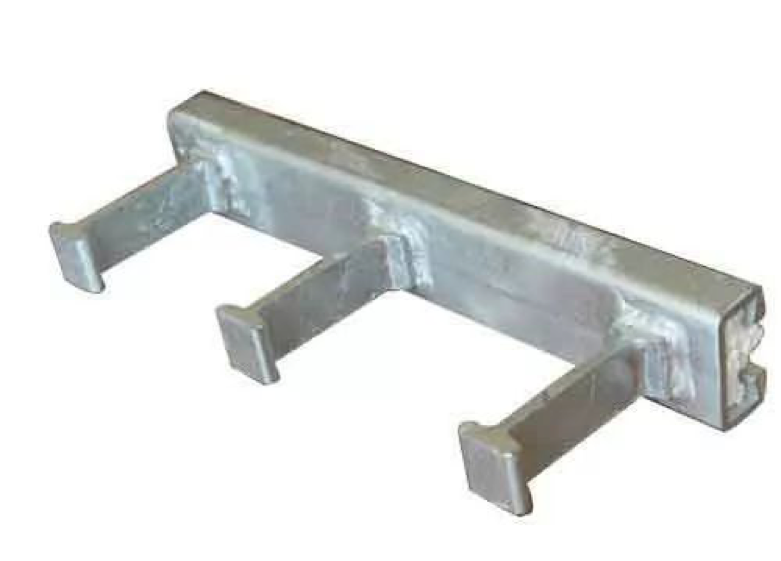

图2 自加工槽式预埋件

自加工槽式埋件一般由钢件加工厂家生产，产品以钢加工件形式出厂。锚筋与C型钢一般采用焊接形式，如图2所示。材料进场时按钢加工件处理，应对品种、规格、外观和尺寸进行验收，并检查厂家资质文件、产品合格证书、相关性能的检验报告等，宜补充焊缝质量等控制项。

槽式预埋件所用C型钢主要有热轧和冷弯两种类型，市场上热轧居多。在无第三方检测认证条件下宜采用热轧加工的C型钢。

2.2   槽式预埋件与主体结构的配合

幕墙槽式预埋件的具体规格一般由埋件受力结构计算确定，有两个参数与混凝土结构息息相关：埋件锚固深度和C型钢高度，分别对应混凝土结构的构件最小厚度和混凝土保护层厚度。

图3 槽式预埋件平埋    图4槽式预埋件平埋侧埋

槽式预埋件平埋时，如图3所示，基于各生产厂家的试验数据，不同品牌、不同规格的槽式预埋件对构件最小厚度有不一样的规定，监理在图纸审核或材料封样的过程中应参照厂家的技术要求审核混凝土构件厚度是否符合要求。

若厂家无特殊要求，应保证槽式预埋件锚筋末端在混凝土构件箍筋内侧，即埋件锚固深度h与混凝土构件厚度H应满足如下等式：

H≥h+35mm（式2.1）

槽式预埋件侧埋时，如图4所示，基于各生产厂家的试验数据，不同品牌、不同规格的槽式预埋件对距构件最小边距有不一样的规定，监理在图纸审核或材料封样的过程中应参照厂家的技术要求审核混凝土楼板构件厚度是否符合要求。

若厂家无特殊要求，应保证槽式预埋件锚筋在混凝土构件主筋内侧且满足最小构造边距要求（参考《混凝土结构设计规范》GB50010-2010中第9.7.4条关于受剪预埋件锚筋最小边距不小于6d和70mm规定），即混凝土构件厚度H应满足如下等式：

H≥140mm（式2.2）

另外，槽式预埋件埋设在混凝土楼板上的情况居多，常用槽式预埋件C型钢高度在25~50mm范围，而混凝土楼板的保护层厚度一般为20mm，现场施工极易大面积出现槽式预埋件C型钢高度大于钢筋保护层厚度的情况。

图5 典型槽式预埋件平埋时转接件受力示意图

以单元体幕墙典型槽式预埋件平埋时转接件受力为例，如图5所示，当槽式预埋件凸出混凝土构件时，原设计假定条件发生变化，转接件、槽式预埋件及混凝土构件受力情况随之变化，可能导致转接件弯矩过大、槽式预埋件所受拉力变大等不利情况，降低工程安全系数或直接导致构件失效。故埋件锚固深度h与混凝土构件厚度H应满足如下等式：

h1≤构件保护层厚度（式2.3）

当现场主体结构条件不满足槽式预埋件正常安装条件时，监理方应及时书面上报业主单位，业主单位组织设计单位、总包技术部门等相应单位共同商定处理方式。一般情况下可参考以下做法：

1、 C型钢高度大于保护层厚度时局部增加保护层厚度，保证C型钢与混凝土面平齐，楼板结构标高偏差依靠建筑地面做法弥补；

2、 楼板最小厚度不足时楼板局部加厚或增加附加钢筋；

3、 钢梁混凝土楼板结构可考虑槽式埋件直接传力给钢梁上翼缘板。

2.3   槽式预埋件的固定及偏差控制

槽式预埋件必须安装牢固，避免在混凝土浇筑过程中槽式预埋件松动或偏位，一般情况下可采用如下方式固定：

1、与主体结构钢筋绑扎；

2、与主体结构钢筋点焊连接（需征得混凝土专业同意）；

3、与主体结构模板打钉固定；

4、以上方法组合使用。

关于埋件的施工偏差，《玻璃幕墙工程质量检验标准》JGJ／T139-2001中第6.2.1条规定：预埋件的标高偏差不应大于±10mm，预埋件位置与设计位置的偏差不应大于±20mm，而《玻璃幕墙工程技术规范》JGJ102-2003中并未提及槽式预埋件，故上述条文应该是针对板式预埋件的具体偏差要求。

槽式预埋件偏差限值可参考设计文件允许偏差考虑，并应充分考虑槽式预埋件不同埋设条件下的受力特点，当无设计文件允许偏差或设计文件允许偏差不合理时可参考表1控制，常见埋件偏差处理方法参考图6所示。

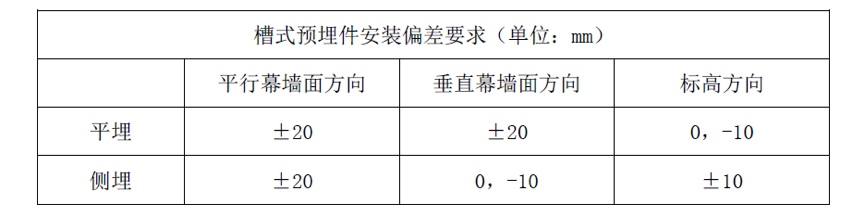

表1：槽式预埋件安装偏差要求

注：

1、保证T型螺栓距槽两端距离不小于30mm条件下，平行幕墙面方向偏差可适当加大；

2、平埋垂直幕墙面方向在埋件、螺栓和钢件按最不利情况核算合格条件下可适当加大；

3、垂直幕墙方向向外为正。

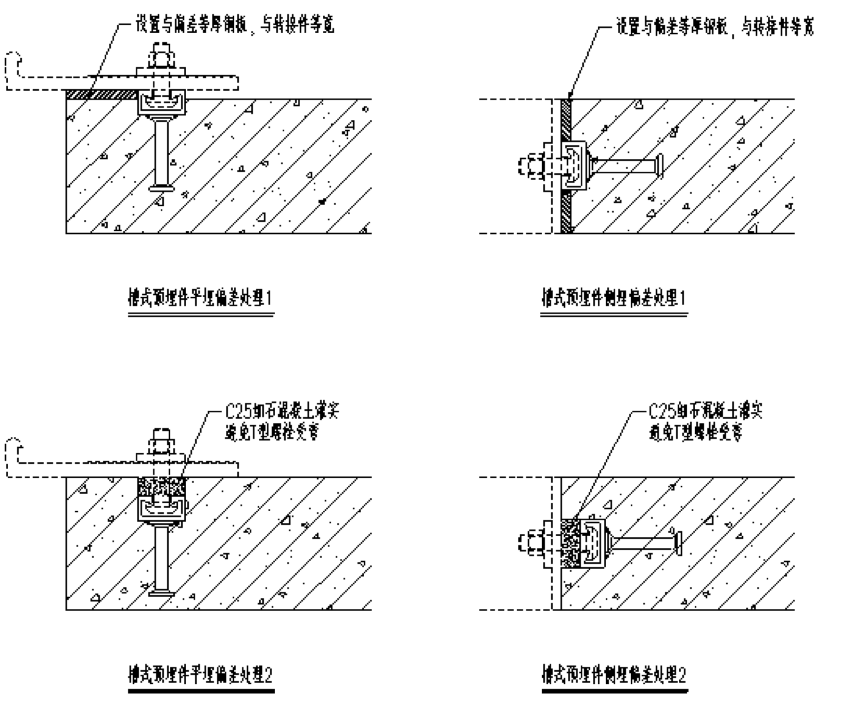

图6 典型槽式预埋件偏差处理示意图

2.4  槽式预埋件的现场检测

现场宜对不同规格、不同埋设条件的槽式预埋件的安装进行第三方现场检测，复试槽式预埋件拉拔力是否符合设计要求。现场样本随机选取，一般情况下不做破坏性测试。

3.  结语

本文按照幕墙槽式预埋件现场监理工作流程中应控制的重点，对没有规范要求的部位进行梳理并做出探讨性分析，旨在为监理从业人员在今后现场工作中提供一些解决问题的思路并起到一定的借鉴作用。

参考文献

[1] 《混凝土结构设计规范》GB50010-2010

[2] 《玻璃幕墙工程质量检验标准》JGJ/T139-2001

[3] 《玻璃幕墙工程技术规范》JGJ102-2003
